輸入

輸入電壓

176~264VAC

輸入電流

230VAC/0.9A

頻率范圍

47~63HZ

效率

≥84%

≥86%

≥86%

≥86%

漏電流

<1.0mA/240VAC

浪涌電流

冷啟動≤50A/230VAC

輸出

直流電壓

12V

24V

36V

48V

額定電流

5A

2.5A

1.7A

1.3A

功率

60W

60W

61.2W

62.4W

電壓調節范圍

/

/

/

/

紋波及噪聲

≤400mVp-p

≤400mVp-p

≤500mVp-p

≤500mVp-p

啟動, 上升時間

500ms，20ms/230VAC 負載100%

保持時間

20ms/230VAC 負載100%

線性調整率

±0.5%

±1%

±1%

±1%

負載調整率

±1%

±1%

±1%

±1%

電壓精度

±1.5%

±2%

±2%

±2%

環境要求

工作溫度及溫度

-20~+70℃5%~90%RH 不凝露（詳情參考產品規格書的降額曲線）

儲存溫濕度

-30~+80℃5%~90%RH 不凝露

振動

頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環

沖擊

加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊

海拔高度

2000mtrs（2000m以上，每升高100m，環境溫度降低0.6℃,負載降額1.5%）

電磁

兼容

電磁耐受

設計參考：EN55024；EN61000-4-2,3,4,5,6,8,11

諧波電流

設計參考：GB17625.1

EMC指標

設計參考：EN55022

安規

安全規范

設計參考：UL1012 IEC/EN60950 GB4943

耐壓

輸入--輸出 I/P-O/P:3Kvac/10mA；輸入---機殼 I/P-CASE:1.5Kvac/10mA；輸出---機殼 O/P-CASE:0.5Kvac/10mA 每項測試時間為：1min

絕緣阻抗

I/P-O/P：>10M ohms；I/P-Case：>10M ohms；O/P-Case：>10M ohms

保護

過壓保護

/

/

/

/

/

過載保護

110~160% rated 打嗝模式,故障排除后自恢復

過溫保護

/

短路保護

打嗝模式,故障排除后自恢復

可靠性

MTBF

25℃環境下：30000Hrs，MIL-HDBK-217F Notice2應力法預計

其他要求

尺寸

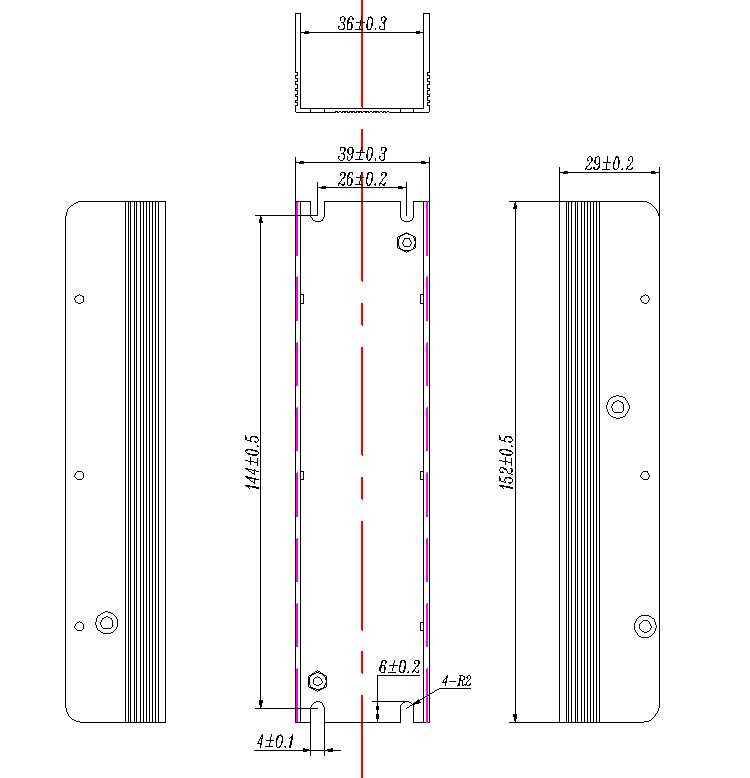

152mm*39mm*29mm（長*寬*高）

包裝

0.15 Kg/只，68只/箱， 12 KG/箱

冷卻方式

tt自冷¨風冷

延伸方式

¨雙三防¨加蓋¨低溫啟動（-40℃）¨其他

備注

*如未特別說明，所有規格參數均在輸入為230VAC，額定負載，25℃環境下測量。

*為了延長使用壽命，建議配置負載時多留30%的余量。例如：設備需要100W的功率，則選用不小于130W的電源。

*開關電源紋波測試方法：用20MHz示波器在電源輸出端子上測試，示波器探頭地線長度不大于12mm，并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。

*電源是設備系統元器件的一部分，所有的EMC測試需結合終端設備進行電磁兼容相關確認。
