400WPAS1并聯均流半灌膠系列
產品名稱

400WPAS1并聯均流半灌膠系列

高效率,長壽命和高信賴性
電壓輸入范圍90~264VAC
-30~+60℃工作溫度(具體查看降額曲線)
全部使用105℃長壽命電解電容
短路/過載/過壓保護功能
自然冷卻
100%滿載老化
5年質保期
應用領域:適用于戶外(應滿足防護要求)
產品詳情

電氣參數

型號

CL400-PAS1-12P

CL400-PAS1-24P

CL400-PAS1-26P

CL400-PAS1-36P

輸 入

輸入電壓范圍

90~264VAC 47~63HZ

輸入電流

230VAC/2A

效 率

88%

90%

90%

90%

功率因數

0.95

漏 電 流

<3.5mA/240VAC

浪涌電流

冷啟動90A/240VAC

輸 出

直流電壓

12V

24V

26V

36V

額定電流

27A

15A

14A

10A

功 率

324W

360W

364W

360W

電壓調節范圍

±10%

±10%

±10%

紋波及噪聲

150mVp-p

150mVp-p

150mVp-p

150mVp-p

啟動,上升時間

小于3000ms/230VAC ,小于100 ms/230VAC 額定負載

保持時間

20ms/230VAC 負載100%

線性調整率

±1%

±1%

±1%

±1%

負載調整率

±2%

±2%

±2%

±2%

電壓精度

±4%

±4%

±4%

±4%

環境要求

工作溫度及溫度

-30~+60 20%~95%RH 不凝露 (詳情參考產品規格書的降額曲線)

儲存溫濕度

-40~+80 10%~95%RH 不凝露

振 動

頻率范圍10~500Hz,加速度2G,每個掃頻循環10min,沿X,Y,Z軸各進行6個掃頻循環

沖 擊

加速度20G,持續時間11ms,沿X,Y,Z軸各進行3次沖擊

海拔高度

2000mtrs2000m以上,每升高100m,環境溫度降低0.6℃,負載降額1.5%

電 磁

兼 容

電磁耐受

設計符合EN55024EN61000-4-2,3,4,5,6,8,11

諧波電流

設計符合GB17625.1EN61000-3-2,-3 限值要求

EMC指標

設計符合:EN55015

安 規

安全規范

設計符合:GB4943

耐 壓

輸入--輸出 I/P-O/P:3Kvac/5mA;輸入---機殼 I/P-CASE:1.5Kvac/5mA;輸出---機殼 O/P-CASE:0.5Kvdc/5mA 每項測試時間為:1min

絕緣阻抗

I/P-O/P>10M ohmsI/P-Case>10M ohmsO/P-Case>10M ohms

保 護

過壓保護

13.8V~16.2V

27V~29V

30.5V~33V

38V~42V

鎖死模式,關機AC后需等10S后方可解除鎖死模式

過載保護

110~180% rated 限流回縮模式,關機AC后需等10S后方可解除回縮模式

過溫保護

可選項

短路保護

輸出端短路后回縮電流,限流回縮模式,關機AC后需等10S后方可解除回縮模式

可 靠 性

MTBF

25環境下:100000HrsMIL-HDBK-217F Notice2 應力法預計

其他要求

尺 寸

235mm*115.5mm*42mm(長**高)

包 裝

1.2 Kg/只,12/箱, 14.5 KG/

冷卻方式

tt自冷 ¨風冷

延伸方式

¨ 雙三防 ¨ 加蓋 t 低溫啟動(-40¨ 其他

備 注

*如未特別說明,所有規格參數均在輸入為230VAC,額定負載,25環境下測量。

*為了延長使用壽命,建議配置負載時多留30%的余量。例如:設備需要100W的功率,則選用不小于130W的電源。

*開關電源紋波測試方法:用20MHz示波器在電源輸出端子上測試,示波器探頭地線長度不大于12mm,并在探頭輸入并聯47uF電解電容和0.1uF高頻電容。

*電源是設備系統元器件的一部分,所有的EMC測試需結合終端設備進行電磁兼容相關確認。

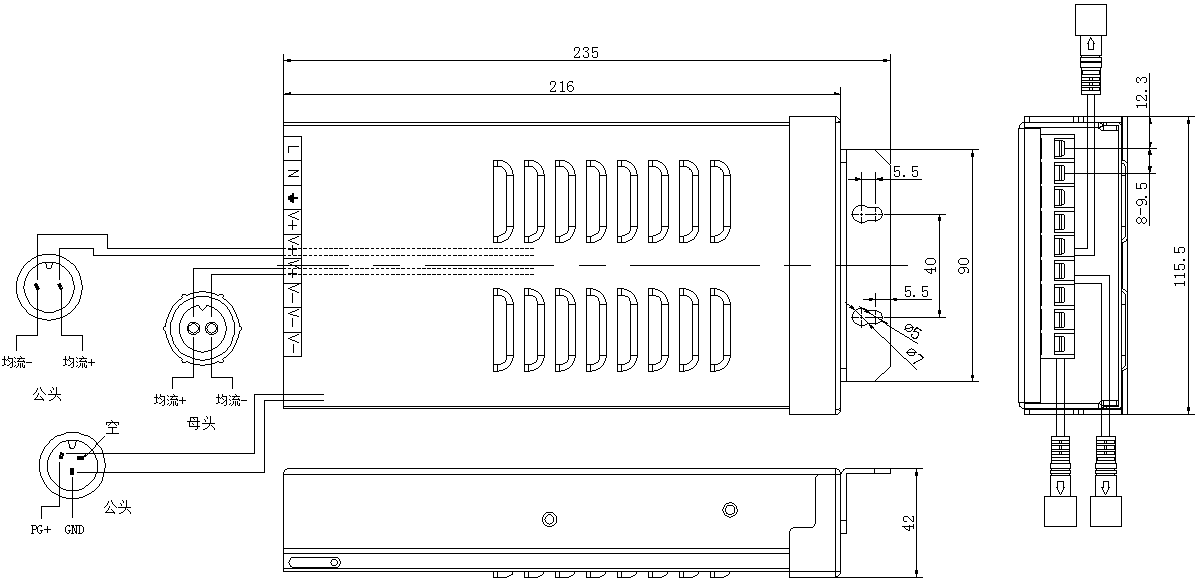

機構尺寸
